Ce prezinta lucrarea?

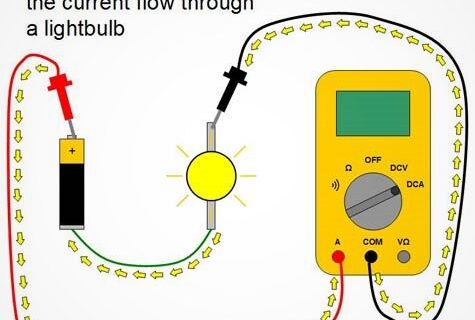

Cea mai utilizata metoda de masurare a curentului consta in intreruperea circuitului si introducerea unui ampermetru in serie cu circuitul. In acest fel toti electronii ce trec prin circuit, vor trebui sa treaca si prin ampermetru.
Deoarece masurarea curentului in acest fel necesita introducerea aparatului de masura in circuit, acest tip de masurare este mai dificila decat masurarea tensiunii sau a rezistentei.
Unele multimetre digitale, precum cel prezentat in lucrare, sunt prevazute cu un conector separat pentru masurarea curentului. Introduceti sonda rosie in acest conector, marcat cu "A".
In mod ideal, la bornele unui ampermetrului introdus in serie intr-un circuit, nu va exista cadere de tensiune. Cu alte cuvinte, acesta se comporta precum un fir conductor, prezentand o rezistenta foarte mica de la un capat la celalalt.
Prin urmare, un ampermetru se va comporta precum un scurt-circuit daca este conectat in paralel cu o sursa substantiala de tensiune. Nu incercati totusi sa faceti acest lucru. Curentul foarte mare rezultat poate duce la distrugerea aparatului.
Structura cursului
- Scopul experimentului
- Atentie la scurt-circuitarea accidentala a ampermetrului
- Realizarea circuitului si desfasurarea experimentului
- Realizarea circuitului pe o placa de test
Pentru a intelege mai in detaliu cum se masoara curentul cu ajutorul aparatului de masura, am atasat materialul video de mai jos:
