Ce prezinta proiectul?
Proiectul prezentat reprezinta un indicator de nivel al semnalului audio. Acesta functioneaza pe principiul de stingere a LED-urilor si nu aprinderea succesiva a acestora.
Precum se poate observa si in schema, ca indicatori vizuali avem 20 de LED-uri, impartite pe 4 blocuri a cate 5.
Potentiometrul POT de 10k ajuta la modificarea semnalului de intrare primit. Montajul necesita o alimentare de la o sursa de curent continuu de 9V.

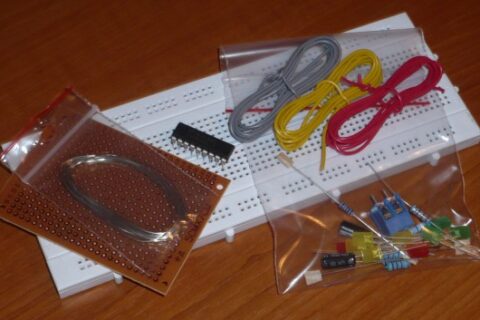

Lista de componente necesare:
1 x Placa de test tip breadboard + fire de legatura
1 x POT = 10k
1 x C1, C2 = 10uF
1 x D1, D2, D3, D4, D5 = 1N4148
1 x R1, R2, R3, R4 = 100 Ohm
1 x R5, R6, R7, R8 = 10k
1 x T1, T2, T3, T4 = 2N2222
20 x LED-uri
1 x Contact terminal
Pentru o mai buna intelegere a functionalitatii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:
Descarca manualul si schema electronica
Pentru a realiza acest proiect in laboratorul propriu, descarcati manualul de aici si schema electronica in format .dsn (TinyCAD design) de aici.
De asemenea pentru aceasta aplicatie sunt disponibile urmatoarele materiale video in care sunt prezentate functionalizati asemanatoare:
