Cum construim un amplificator audio de 1W cu TDA7052?

Timp de citit: 2 minute

Sunt multe aplicatii in care este necesar un amplificator de putere simplu, ieftin si rezonabil pentru circumstante portabile (excursii). TDA7052 este un amplificator de putere foarte simplu de construit, alimentat de la baterii, cu o putere decenta pentru dimensiunea si simplitatea sa. Articolul contine doua variante de constructie ale amplificatorului de 1W.

IC-ul are in interior doua amplificatoare in configuratie de punte pentru a oferi o putere de iesire buna pentru dimensiunea sa. TDA7052 este foarte greu de gasit si costisitor, dar echivalentele acestuia TDA7052A si TDA7052B sunt mai usor de gasit.

TDA7052 (fabricat de PHILIPS, acum NXP) este un amplificator mono, dar daca doriti o configuratie stereo, puteti cumpara fie doua IC-ui TDA7052, fie TDA7053 care este versiunea stereo.

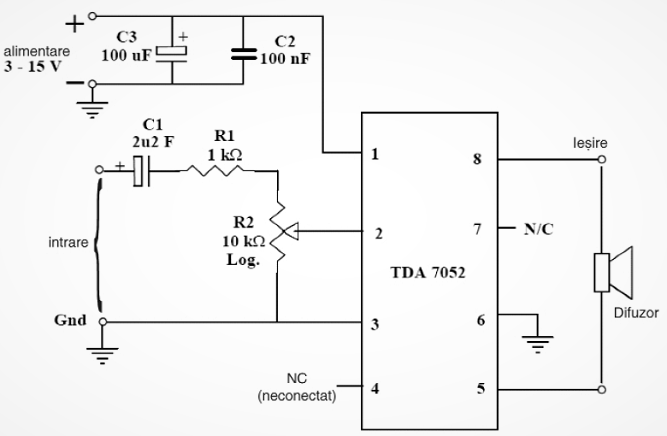

Schema electronica – Amplificator 1W cu TDA7052 varianta 1

Specificatiile tehnice ale montajului (varianta 1)
  • Alimentare: 3…15V Ia max. 300mA;
  • Curent de repaus: < 8mA;
  • Putere iesire > 1W @ 8 Ohm sau > 0.25W RMS;
  • Banda > 20Hz…20kHz (-10…50kHz, -3dB);
  • THD < 1% @ 100mW, 0,2% tipic;
  • S/N > 70dBA;
  • Castig: -30dB maximum.
  • Impedanta de intrare: ~10 kOhm.

Condensatoarele C2 si C3 realizeaza decuplarea, iar rezistorul R2 permite reglajul nivelului de intrare. Condensatorul C2 trebuie sa fie de buna calitate, deoarece semnalul il traverseaza.

Lista de componente necesare (varianta 1)

R1 = 1 KOhm;
R2 = 10 KOhm (potentiometru logaritmic);
C1 = 2.2 uF;
C2 = 100 nF;
C3 = 100 uF;
1 x Difuzor >1W / 8Ohm;
1 x TDA7052 (sau TDA7052A, TDA7052AT, TDA7052B, TDA7052BT);
3 x contacte terminale pentru alimentare, intrare audio si iesire.

In continuare prezentam o alta schema ajustata pentru un castig maxim de aproximativ 27 dB pentru TDA7052A sau 32 dB pentru TDA7052B:

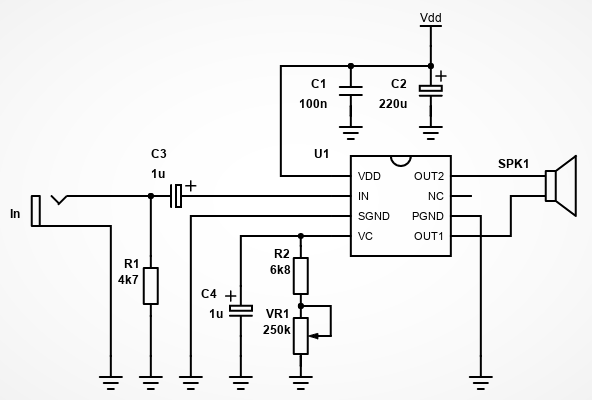

Schema electronica – Amplificator 1W cu TDA7052 varianta 2

Lista de componente necesare (varianta 2)

R1 = 4.7k;
R2 = 6.8k;
VR1 = potentiometru 250k;
C1 = 100 nF;
C2 = 220 uF;
C3 = 1 uF;
C4 = 1 uF;
1 x Difuzor >1W / 8Ohm;
1 x TDA7052 (sau TDA7052A, TDA7052AT, TDA7052B, TDA7052BT);
3 x contacte terminale pentru alimentare, intrare audio si iesire.

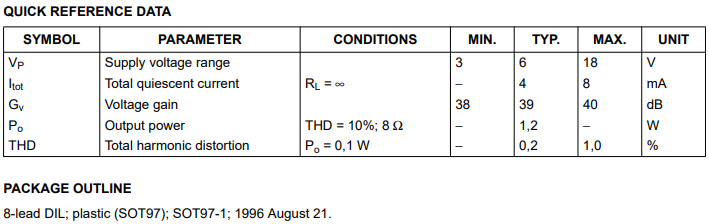

Specificatiile tehnice pentru TDA7052

Specificatiile tehnice pentru TDA7052A, TDA7052AT

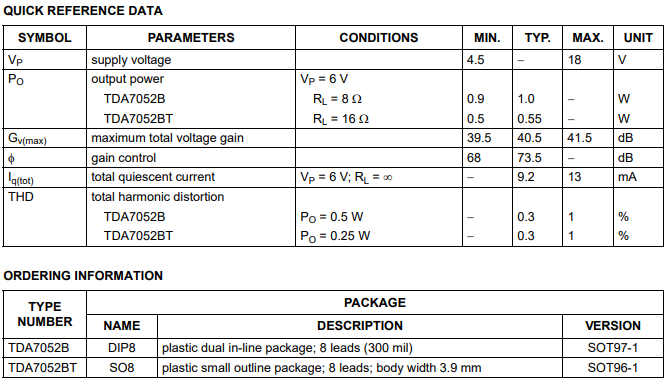

Specificatiile tehnice pentru TDA7052B, TDA7052BT

Bibliografie:

Revista Conex Club – nr.7-8 – 2006
https://electro-dan.co.uk/

 743 afisari totale,  3 afisari azi

6 comentarii

  1. Am pus la un radio TDA2822. Am vrut să pun în clasă D într-un radio, dar am avut surpriza de a induce bruiaj pe AM. Nu se mai auzea nimic.

  2. Imi aduc amintesc de montajul acesta. Il realizasem in liceu in joaca. Necesita foarte putine componente externe, fiind destul de usor de construit. 😃

  3. Am construit un amplificator similar cu acesta, dar era cu TDA2822 care este stereo. L-am legat in punte și l-am folosit lo o chinezărie de radio, la care era ars finalul audio.

  4. Da ai scris ca e rar, greu de găsit si, daca tot am nevoie de 1-3W, cu o chinezarie de 5-10 lei am stereo, si imi fac treaba.
    Imi plac articolele tale, dar la un moment ori depasesc ca aplicabilitate sau ca intelegere, ori sunt impisibile avand in vedere lipsa pieselor, ca asta.
    Hai sa vedem daca se poate ceva din care sa invatam ceva, si putem aplica maine, ca spre exemplu schema si modul de lucru al calculatorului de masina, nu vad aplicatii.
    Si ar fi de mare ajutor aplicatiile spectaculoase din care sa si invatam ceva si sunt si usor de realizat pentru tinerii pasionati.

    1. Intr-adevar, TDA7052 se gaseste mai rar deoarece nu se mai fabrica. Dar in articol am specificat si echivalentele acestuia (pin la pin): TDA7052A, TDA7052AT, TDA7052B, TDA7052BT. Toate aceste echivalente se gasesc in comert. Deci montajul poate fi realizat cu usurinta si in ziua de azi.
