Cum construim un driver pentru sirena de mare putere?

Timp de citit: 2 minute

Majoritatea sistemelor de alarma din automobile sau case utilizeaza un difuzor de mare putere, comandat (alimentat) cu semnal alternativ, dreptunghiular, prin intermediul unei punti "H", cu tranzistoare, in capsula TO126 (tip BC139) sau TO220 (tip BC911).

Functionarea circuitului electronic

Montajul electronic prezentat in articol, utilizeaza la iesire, ("H" Bridge Output Stage), tranzistoare de putere, dar in capsula TO92. Partea de comanda, Signal Generation Circuitry, utilizeaza tranzistoare 2N2222. Diodele sunt 1N4148, si sunt foarte importante in functionarea etajului de iesire, in special, la comutarea puntii "H", de pe un brat pe altul.

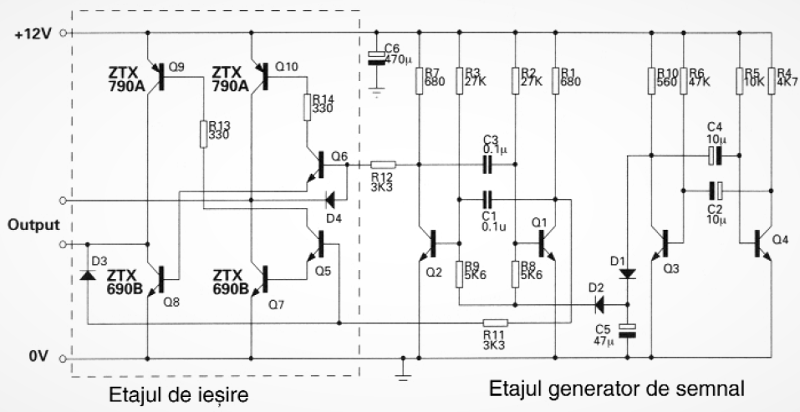

Schema electronica

Difuzorul, conectat la Output, trebuie sa aiba o impedanta de cca. 6 Ohm. Se poate utiliza un difuzor cu impedanta mai mica, daca se reduc valorile lui R13 si R14 pentru a asigura un curent de baza, pentru tranzistoare, mai mare; tranzistoarele se vor inlocui cu modele ZTX851 / ZTX951 (BD681), astfel incat curentul sa ajunga la 4…5A.

Parametrii obtinuti (cu sarcina de 6 Ohm)

  • tensiune alimentare 12-14V;
  • curent consumat 1.2A;
  • randament 98.5%;
  • frecventa 870Hz…1.9kHz;
  • modulatie cu rampa de 1…9V la 4Hz.

Lista de componente necesare (cu echivalente)

R1 = 680 Ohm;
R2, R3 = 27k;
R4 = 4.7k;
R5 = 10k;
R6 = 47k;
R7 = 680 Ohm;
R8, R9 = 5.6k;
R10 = 560 Ohm;
R11, R12 = 3.3k;
R13, R14 = 330 Ohm;
C1, C3 = 0.1 uF;
C2, C4 = 10 uF;
C5 = 47 uF;
C6 = 470 uF;
D1 – D4 = 1N4148;
Q1 – Q6 = 2N2222 (sau BC547, BC171);
Q7, Q8 = ZTX690B (sau BD237, BD681);
Q9, Q10 = ZTX790A (sau BD238, BD 682);
1 x difuzor 25W / 6ohm;
2 x contacte terminale pentru alimentare si iesire.

Surse:

Revista Conex Club – nr.7-8 – 2006
Applications Handbook Zetex
