Miniorga de lumini - I.P.R.S. Baneasa - Prospect 8202

Miniorga de lumini – I.P.R.S. Baneasa – Prospect 8202

Timp de citit: 5 minute

Despre ce este vorba?

Acest kit electronic DIY vintage, este o orga de lumini cu 3 proiectoare (becuri), cu rata efectelor luminoase ajustabila printr-un buton rotativ. Becurile se vor aprinde in functie de intensitatea semnalului de intrare si de frecventa acesteia, producand efecte luminoase deosebite.

Cum functioneaza circuitul?

Schema electrica cuprinde patru parti: un preamplificator, un etaj separator al frecventelor medii, un etaj separator al frecventelor joase si un etaj separator al frecventelor joase. Fiecare parte a schemei eletronice este descrisa detaliat in cele ce urmeaza:

  1. Preamplificatorul alcatuit din tranzistoarele T1 si T2, are rolul de a amplifica semnalul prelevat de la un aparat de radio (iesirea de pe detectie)
  2. Etajul separator al frecventelor joase alcatuit dintr-un filtru "trece jos" (R5, R6, C5, C6) si un etaj de amplificare (T3, T4)
  3. Etajul separator al frecventelor medii, alcatuit dintr-un filtru "trece banda" (C8, R10, R11, R12, C9) si un etaj de amplificare (T6, T7)
  4. Etajul separator al frecventelor inalte, alcatuit dintr-un filtru "trece sus" (C11, R16, R17) si un etaj de amplificare (T9, T10)

In colectoarele tranzistoarelor T7, T8, T11 se conecteaza lampile electrice astfel:

Becul rosu la T5, becul galben la T8 si becul verde la T11 (desigur puteti folosi orice culoare doriti). Cu un semnal de audiofrecventa de la radio, casetofon, pick-up, mp3, PC, laptop (de la iesirea de linie: 500mV) se poate actiona direct din punctul A, desfacandu-se legatura a-b. Intensitatea iluminarii becurilor si dinamica de functionare a acestora se regleaza cu ajutorul potentiometrului P (5 KOhmi). Montajul se alimenteaza de la baterie sau sursa de tensiune continua de 9V.

Becul rosu la T5, becul galben la T8 si becul verde la T11 (desigur puteti folosi orice culoare doriti). Cu un semnal de audiofrecventa de la radio, casetofon, pick-up, mp3, PC, laptop (de la iesirea de linie: 500mV) se poate actiona direct din punctul A, desfacandu-se legatura a-b. Intensitatea iluminarii becurilor si dinamica de functionare a acestora se regleaza cu ajutorul potentiometrului P (5 KOhmi). Montajul se alimenteaza de la baterie sau sursa de tensiune continua de 9V.

Caracteristicile tehnice ale montajului

  • Tensiunea de alimentare: 9V
  • Consum maxim de curent: 300mA
  • Sensibilitatea de intrare: cca. 20mV
  • Impedanta de intrare: cca. 100 KOhm
  • Becuri electrice: 75mA/9V
  • Banda de frecventa in care lucreaza filtrele:
  1. Canalul I (frecvente joase): 50 – 500Hz
  2. Canalul II (frecvente medii): 500 – 2000Hz
  3. Canalul III (frecvente inalte): 2000 – 16000Hz

Acest kit electronic DIY vintage era livrat cu un set de placi de polistiren si o solutie de lipit (toluen). Cu ajutorul acestora se confectiona cutia in care se monta ulterior lampile electrice si montajul electronic. Cu un obiect din metal sau lemn se intindea solutia de lipit in strat subtire pe marginile ce urmeazau a fi lipite, dupa care se aseazau placutele conform desenului din prospect. Pentru o lipire corespunzatoare a cutiei, trebui sa fie lasata la uscat o perioada de 24 de ore.

Lista de componente necesare (cu echivalentele recente):

  • T1, T3, T4, T6, T7, T9, T10 – tranzistoare BSNC 1 (BC 170) sau BC 337 / 2N2222
  • T2 – tranzistor BC 170 C sau BC 337 / 2N2222
  • T5, T8, T11 – tranzistoare BSND 1 (BD 135, BD 233) sau BD 137 / BD 139
  • Cl – condensator – 0,22 uF/10V min.
  • C3 – condensator – 4,7 uF/10V min.
  • C2, C9 – condensatori – 47 nF/10V min.
  • C8 – condensator – 0,1 uF/10V min.
  • C11 – condensator – 1,5 nF/10V min.
  • C6 – condensator – 0,47 uF/10V min.
  • C4, C5, C7, C10, C12 – condensatori – 10uF/10V min.
  • R1 – rezistor – 1 MOhm / 0,125W min.
  • R3 – rezistor – 330 KOhm / 0,125W min.
  • R2, R4, R9, R12, R15, R20 – rezistoare – 1 KOhm / 0,125W min. sau 1.2 KOhm / 0,25W
  • R5, R8, R11, R14, R19 – rezistoare – 2,2 KOhm / 0,125W min.
  • R6 – rezistor – 22 KOhm / 0,125W min.
  • R7, R13, R18 – rezistoare – 10 KOhm / 0,125W min.
  • R10 – rezistor 680 Ohm / 0,125W min
  • R16 – rezistor 150 KOhm / 0,125W min.
  • R17 – rezistor 4,7 KOhm / 0,125W min.
  • Semireglabil liniar – 5 KOhm

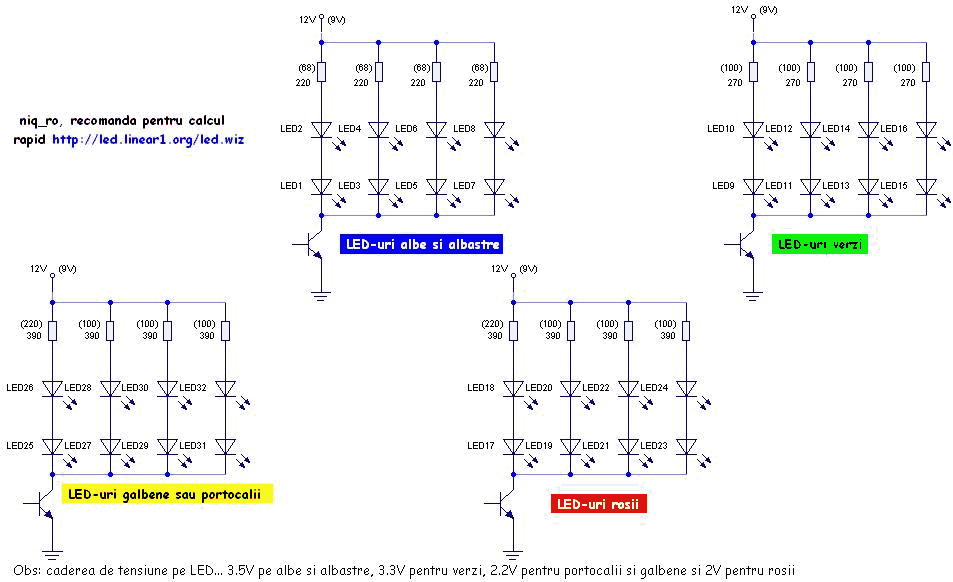

  • Becuri electrice: 75mA/9V (3. buc) -> Vezi aici cum se pot inlocui becurile originale de 9V/75mA, adica cca. 4W cu o grupare de LED-uri.
  • Cablaj imprimat sau placa de test tip breadboard
  • Cositor sau fire de legatura

Descarca prospectul original I.P.R.S. Baneasa 8202

Pentru o mai buna intelegere a functionarii circuitului vom avea nevoie de schema electronica prezentata mai jos:

Pentru a realiza acest proiect in laboratorul propriu, pe cablaj imprimat vom avea nevoie si de layout-ul de PCB de mai jos:

Acest kit electronic a fost folosit de dese ori de amatorii electronisti inovativi pentru conceperea orgilor de lumini modificate. Astfel, cam fiecare electronist la acea vreme (incepand cu 1983) folosea acest kit ca baza in constructia orgilor de lumini imbunatatite (modificate).

Am atasat mai jos o imagine cu o orga de lumini de lumini imbunatatita, care foloseste acest kit electronic ca montaj de baza:

Probabil multi dintre voi va intrebati cum era impachetat sau distribuit acest kit electronic DIY. Mai jos am atasat cateva poze cu produsul impachetat(nou), continutul plicului si doua poze cu produsul asamblat. Multumiri dlui Marius Balauta cat si dlui George-Alexandru Marinescu pentru furnizarea pozelor!

Un alt exemplu de "Miniorga de lumini" modificata, il avem mai jos, unde in cutie s-au inghesuit un mic transformator, o punte redresoare, trei tiristori, trei potentiometre pentru fiecare canal, plus un potentiometru general si evident kit-ul prezentat. Proiectul a fost realizat in 1984 de dl. Ene Daniel.

Surse:

https://sites.google.com/

http://www.emil.matei.ro/

https://www.arduinotehniq.com/

Video cu functionarea kit-ului "Miniorga de lumini" – Prospect 8202
