Proiectul are ca scop invatarea functionarii unui foto-rezistor intr-un circuit cu doi tranzistori.
Acest circuit cu doi tranzistori (BC337), activeaza indicatorul LED1 cand lumina cade pe LDR1 (Light Detecting Resistance – rezistor pentru detectarea luminii). Potentiometrul POT1 este reglat pentru sensibilitatea necesara. Tensiunea de alimentare este de 3V.

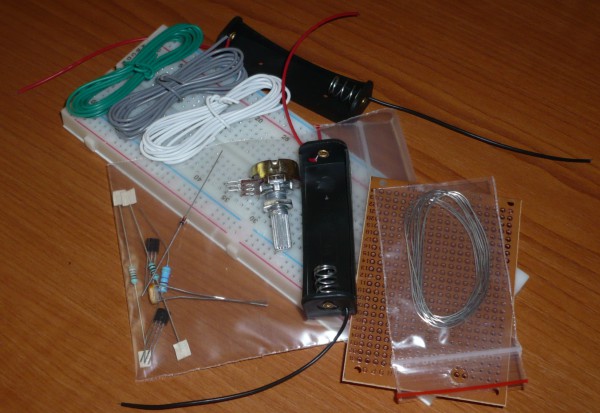

Lista de componente necesare:
1 x Placa de test tip breadboard + fire de legatura 1 x R1 = 10k 1 x R2 = 10k 1 x R3 = 470 Ohm 1 x R4 = 47 Ohm 1 x POT = 100k 1 x D1 = 1N4148 1 x T1 = BC337 1 x T2 = BC337 1 x Foto-rezistor (LDR1) 1 x LED
Pentru o mai buna intelegere a functionalitatii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:
De asemenea, pentru aceasta aplicatie sunt disponibile si urmatoarele materiale video in care sunt prezentate functionalitati asemanatoare:
