Generator de semnal morse cu tranzistori – Tool pentru invatatul alfabetului Morse

Timp de citit: < 1 minut

Proiectul prezentat, genereaza un semnal de frecventa in jur de 1000 Hz. Acest montaj foloseste doua tranzistoare complementare, adica, unul npn (2N2222) si unul pnp (2N2907).

Cum functioneaza proiectul?

Constanta de timp data de condensator si rezistor stabileste tocmai valoarea frecventei generate. Marind valoarea condensatorului, frecventa va scadea.

Montajul poate fi folosit ca generator pentru invatatul alfabetului Morse, ca sonerie sau avertizor sonor etc. Acesta necesita o alimentare de la o sursa de curent continuu de 9V.

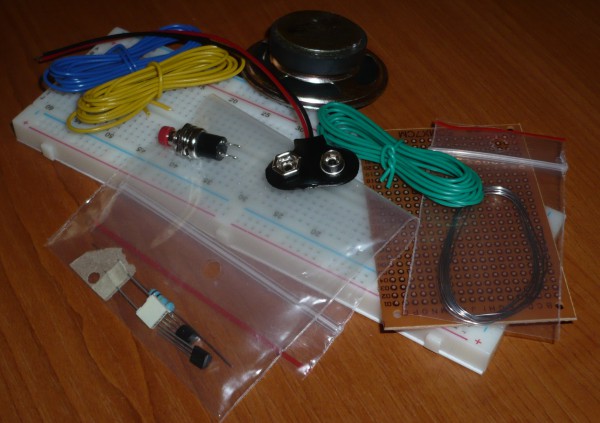

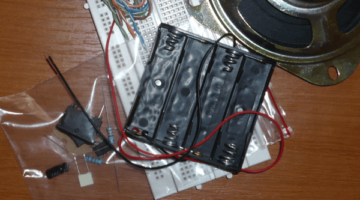

Lista de componente necesare:

1 x Placa de test tip breadboard + fire de legatura
1 x R1 = 100k
1 x T1 = 2N2907
1 x T2 = 2N2222 / BC546 / BC547
1 x C1 = 10nF
1 x Push-button(SW1)
1 x Dif = 8 Ohm
1 x Contact terminal

Pentru o mai buna intelegere a functionalitatii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:

Amplasarea componentelor pe breadboard este prezentata mai jos:

Descarca manualul si schema electronica

Pentru a realiza acest proiect in laboratorul propriu, descarcati manualul de aici si schema electronica in format .dsn (TinyCAD design) de aici.
