Licurici electronic cu 3 LED-uri – Aprindere secventiala 3 LED-uri

Timp de citit: < 1 minut

Licurici cu 3 LED-uri?

Proiectul prezentat aprinde consecutiv 3 LED-uri. Circuitul este relativ simplu, fiind conceput din 3 tranzistori NPN, 3 condensatori polarizari, 3 LED-uri, un potentiometru si cateva rezistente.

Rata de aprindere consecutiva a LED-urilor poate fi reglata folosind potentiomentrul POT1. Desigur, a doua varianta ar fi inlocuirea condensatorilor C1, C2 si C3 cu alte valori.

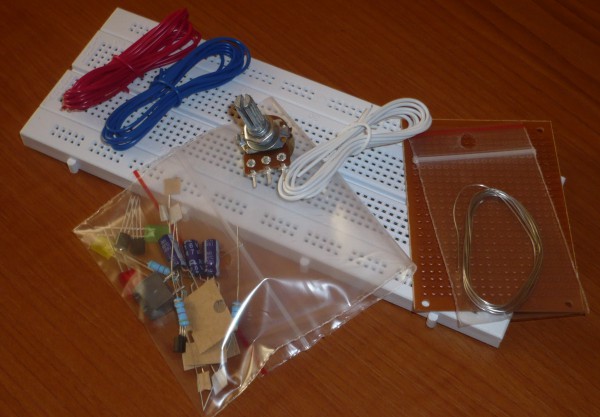

Lista de componente necesare:

1 x Placa de test tip breadboard + fire de legatura
1 x R1, R2, R3 = 10k
1 x R4, R5, R6 = 470 Ohm
1 x C1, C2, C3 = 47uF
1 x POT1 = 10k
1 x T1, T2, T3 = 2N2222
3 x LED-uri
1 x Contact terminal

Pentru o mai buna intelegere a functionalitatii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:

Schema electronica - Licurici cu 3 LED-uri

De asemenea pentru aceasta aplicatie este disponibil si urmatorul material video in care este prezentata o functionare asemanatoare:
