Generator Morse - I.P.R.S. Baneasa - Prospect 8102

Generator Morse – I.P.R.S. Baneasa – Prospect 8102

Timp de citit: 2 minute

Ce prezinta proiectul?

Montajul se adreseaza celor care sunt doritori sa invete sau sa exerseze alfabetul Morse. Kit-ul electronic DIY vintage este un generator de audiofrecventa format din doi tranzistori, o rezistenta si un condensator.

Cum functioneaza montajul?

Prin alimentarea intermitenta a montajului cu ajutorul unui comutator tip "manipulator" se obtin sunete de durata mai lunga sau mai scurta. Sunetele de durata lunga corespund liniilor din alfabetul Morse, iar cele de durata scurta, punctelor.

Frecventa de oscilatie a montajului este realizata de grupul RC. Cei doi tranzistori alcatuiesc un amplificator, in colectorul tranzistorului T2, fiind conectata sarcina si difuzorul. Schema constituie un etaj de amplificare in regim de oscilatie. Condensatorul C, realizeaza reactia intre iesirea si intrarea amplificatorului.

Caracteristicitle montajului

  • Tensiunea de alimentare: intre 3 – 12V (baterii sau sursa de teniunse continua)
  • Impedanta difuzorului: 4 – 8 Ohm
  • Putere difuzor: min. 0.5W

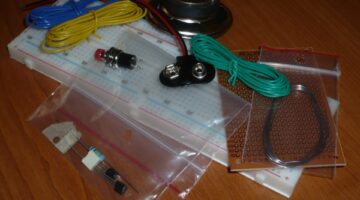

Lista de componente necesare (cu echivalente recente)

  • T1 – tranzistor – AC180, EFT 323 sau BC557
  • T2 – tranzistor – AC181, EFT 373 sau 2N2222 / BC546 / BC547
  • C – condensator – 10nF (min. 60V)
  • R – rezistor – 100 KOhm (min. 0.25W)
  • cablaj imprimat sau placa de test tip breadboard
  • cositor sau fire de legatura

Descarca prospectul original I.P.R.S. Baneasa 8102

Pentru o mai buna intelegere a functionarii circuitului vom avea nevoie de schema electronica prezentata mai jos:

Pentru a realiza acest proiect in laboratorul propriu, pe cablaj imprimat vom avea nevoie si de layout-ul de PCB de mai jos:

De asemenea, mai jos puteti vedea cum arata varianta originala realizata pe cablaj imprimat:
