Microcalculatorul personal HC-85 (1985)

Timp de citit: 4 minute

Microcalculatorul HC-85 a fost proiectat de prof. Adrian Petrescu si Francisc Iacob de la Catedra de Calculatoare din Institutul Politehnic din Bucuresti.

Pregatirea tehnologica pentru productia de serie a fost realizata de catre Tudorel Domocos, Traian Mihu si Eugen Dobrovie, Sandu Anghel. Microcalculatorul face parte din categoria calculatoarelor personale de uz general.

Performantele sale, compatibilitatea software cu familia SINCLAIR, costul redus, portabilitatea, disponibilitatea unui software de sistem si de aplicatii orientat catre utilizator, i-a dat o utilizare de larg interes, atat in invatamant cat si pentru utilizare acasa de catre elevi, si persoane care doreau sa se familiarizeze cu tehnica de calcul.

Caracteristicile tehnice ale HC-85

In configuratia completa HC-85 continea: unitate centrala de prelucrare, construita cu microprocesorul Z80, memoria permanenta EPROM de 16 KB si memoria principala RAM de 48 KB, tastatura cu 40 de taste, cu semnificatii alfanumerice, de control si functionale.

Afisarea se facea pe televizor alb/negru sau color (PAL), monitor color RGB, iar stocarea programelor si datelor se facea pe casetofon audio.

Prin interfatarea unei unitati duale de disc flexibil de 5 1/4" performantele si disponibilitatea sistemului au crescut foarte mult. Includerea unei interfete seriale standard (IF1) si conectarea intr-o retea de calculatoare personale HC-85 a pana la 64 de sisteme i-a marit mult plaja de aplicabilitate.

Interfata seriala era folosita pentru comunicatii seriale, pentru cuplarea seriala cu echipamente care dispun de interfata seriala si pentru cuplarea unei imprimante la HC-85.

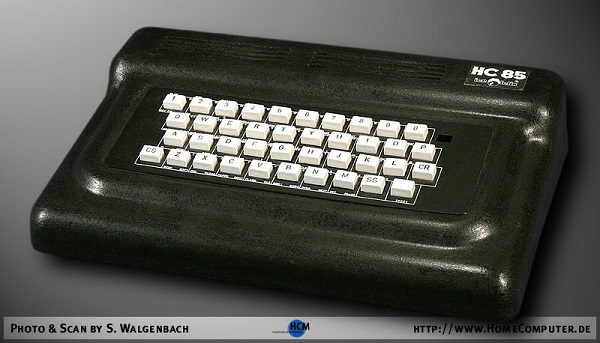

Ca aspect, calculatorul HC85 a fost comercializat in 2 variante. Carcasele initiale erau metalice, iar tastele (in numar de 40 + reset) de plastic.

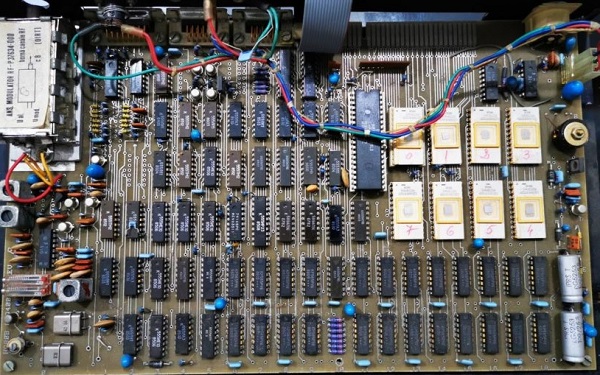

Mai jos prezentam o imagine a placii de baza a variantei initiale (cu carcasa metalica). La primele exemplare, pentru memoria ROM s-au folosit chip-uri sovietice, ceramice (cele albe).

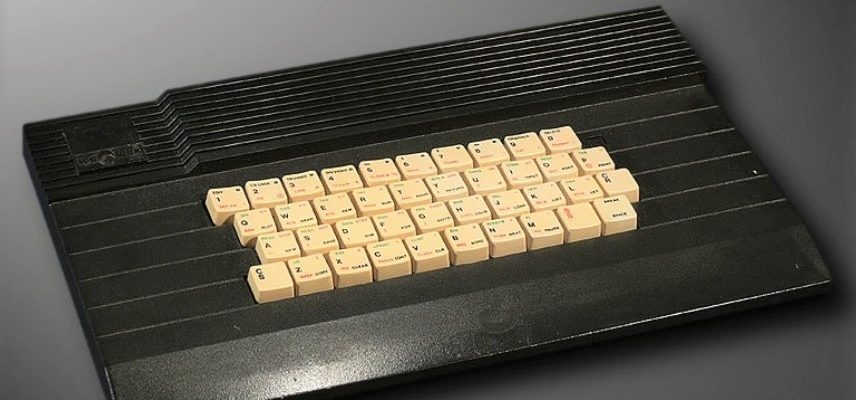

Dupa o perioada, designul calculatorului a fost schimbat: carcasa de plastic, 34 x 25 x 4 cm, 40 de taste + reset. Carcasele de plastic au fost de 2 culori: negre si maro. Modelul acesta de carcasa s-a pastrat si la modelele ulterioare, HC90, HC91 si HC91+.

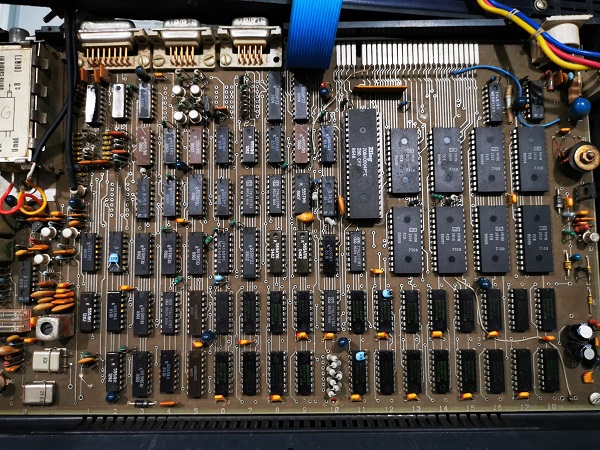

Pentru aceasta varianta s-a optat pentru folosirea chip-urilor produse de Microelectronica – MMN2616, de plastic. Mai jos prezentam o imagine a placii de baza pentru aceasta varianta (cu carcasa de plastic).

A fost comercializata si o versiune avand o placa suplimentara, HC85 + IF1. Interfata IF1 este realizata pe o placa diferita, fiind conectata la placa de baza prin conectorul de extensie.

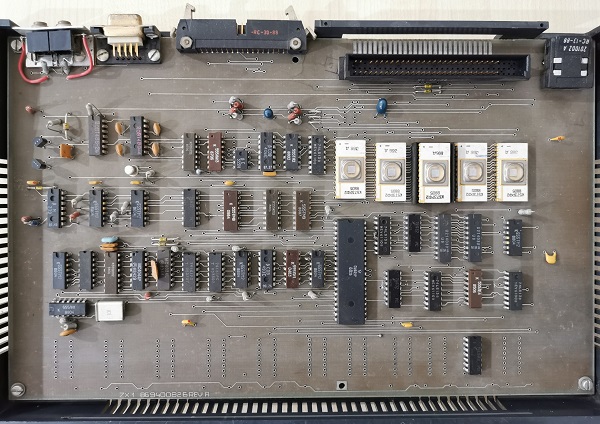

Extinderea sistemului HC 85 cu interfata IF1 a condus la largirea considerabila a aplicatiilor acestui calculator. In continuare prezentam o imagine a placii IF1.

Programele care rulau pe HC-85

HC-85 a folosit solutii hardware proprii, diferite de cele intalnite in Sinclair Spectrum dar in ceea ce priveste software-ul s-a pastrat compatibilitatea. Software-ul de sistem si de aplicatii de la sistemul Sinclair Spectrum au putut fi rulate fara probleme pe sistemul HC85.

Dintre programele existente pentru familia SINCLAIR care au fost portate pe HC85, amintim: Interpretorul pentru limbajul BASIC, memorat in EPROM, interpretoarele / compilatoarele pentru limbajele LOGO, Forth, FORTRAN, PASCAL, C; programele pentru: procesare de texte (Tasword 2), aplicatia tabelara spreadsheet (VU-CALC), baza de date (Data Base), grafica 3D (VU-3D), jocuri s.a.

Microcalculatorul HC-85 a fost acceptat si dorit de elevi, tineri si adulti pentru varietatea programelor si pretul accesibil.

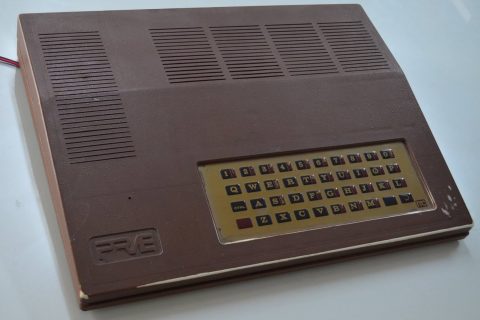

A inspirat realizarea unor sisteme asemanatoare in cadrul unor unitati de cercetare–dezvoltare dintre care amintim la Cluj-Napoca sistemul PRAE, la Brasov sistemul CoBra, la Timisoara TIM-S, la ICE sistemele HC-88/90, urmate de dezvoltari privind implementarea sistemului de operare CP/M.

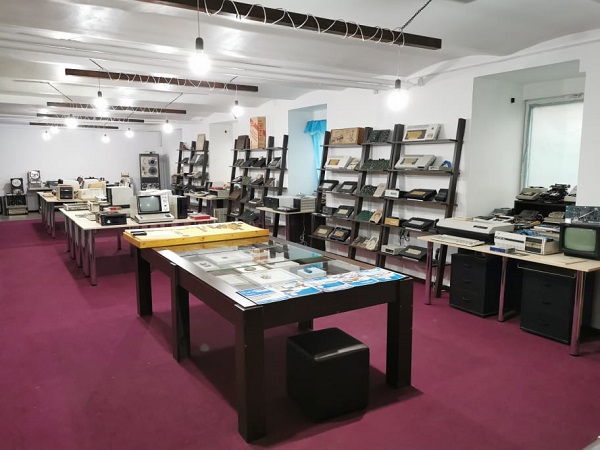

Calculatorul poate fi vazut la Muzeul Retro IT din Arad. Mai jos, camera cu calculatoare romanesti si colectia de procesoare din incinta muzeului.

Bibliografie:

http://retroit.ro/

http://www.milisoft.ro/

https://ro.wikipedia.org/

Nicolae Tapus, Stiinta si Tehnologia Informatiei in Romania, Academia Romana, Editura Academiei Romane – Bucuresti, 2018
