Ce prezinta proiectul?
Proiectul are ca scop realizarea a doua montaje pentru monitorizarea consumului bateriilor de 5 si 9V. Acesta are la baza circuitului integrat LM3914.

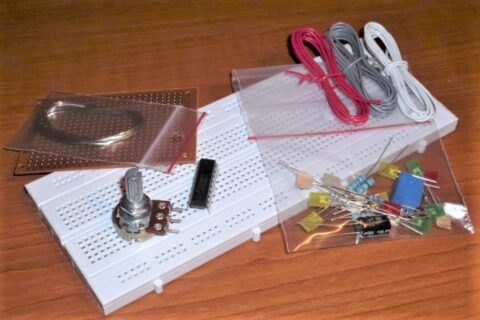

Lista de componente necesare (pentru ambele circuite):
1 x R1 = 2.2K
1 x R2 = 3.3K
1 x R3 = 10K
1 x POT = 10K
10 x LED-uri de diferite culori
1 x LM3914
1 x R1 = 56k
1 x R2 = 18k
1 x R3 = 3.9k
1 x Placa de test tip breadboard + fire de legatura
1 x Contact terminal
Circuit de monitorizare consum din bateriile de 5V
Schema electronica
Amplasarea componentelor electronice pe breadboard
Circuit de monitorizare consum din bateriile de 9V
Pentru o mai buna intelegere a functionarii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:
De asemenea, pentru aceasta aplicatie este disponibil si urmatorul material video:
