Monitorizare consum baterie masina cu LM3914

Monitorizare consum baterie masina cu LM3914

Timp de citit: < 1 minut

Ce prezinta proiectul?

Proiectul prezinta un circuit de monitorizare a tensiunii din bateriile de masina; acesta are la baza circuitul integrat LM3914. La 12.57V circuitul identifica ca bateria este complet incarcata iar la 11.81V – complet descarcata.

Modul de functionare 1

La 12.57V circuitul identifica ca bateria este complet incarcata. Ca urmare toate LED-urile sunt active. La 11.81V bateria este considerata complet descarcata si doar LED-ul 1 este activ. Folosind configuratia de mai jos, circuitul va consuma in jur de 100mA.

Modul de functionare 2

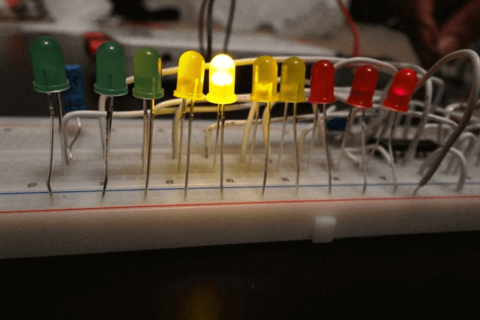

Pentru a avea un consum mai mic (in jur de 10mA), se recomanda circuitul de mai jos, unde in functie de tensiunea citita de la baterie, LED-urile se aprind unul cate unul. Ca exemplu, la 12,57V cand circuitul identifica ca bateria este complet incarcata, doar LED-ul 10 este activ.

Calibrarea circuitului

Pentru a calibra circuitul, este necesara conectarea acestuia la 12.57V, dupa care se ajusteaza potentiometrul POT pana cand LED10 este activ.

Pentru a intelege mai bine functionarea acestui circuit, am atasat materialul video de mai jos:
