Scurt istoric al productiei de radio-uri romanesti

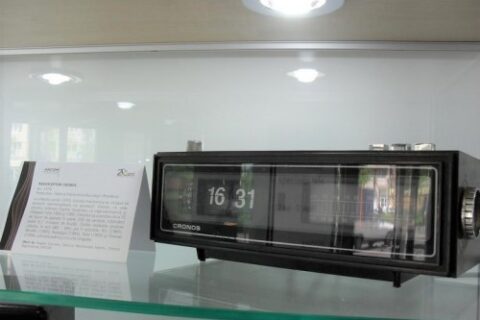

La sfarsitul anilor '70 fabricile "Electronica" au inceput sa produca radioreceptoare cu accesorii: Cronos (cu ceas electric), Interson, Expres, Superson (cu orga electronica de lumini) si Ultrason. Intre 1960 si 1980, "Electronica" a produs circa 75 de tipuri de aparate in peste 200 de variante, totalizand peste 6,7 milioane de dispozitive produse.
Graficul productiei de dispozitive radio la "Electronica" Bucuresti intre anii 1960-1979
Ce este Superson?
Superson este radioreceptor stationar, fabricat in doua variante intre anii 1977 si 1979, prevazut cu orga de lumini destinat receptionarii emisiunilor statiilor de radiodifuziune cuprinse in gama de unde medii (MA – modulatie de amplitudine) si ultrascurte (MF – modulatie de frecventa). Prin atasarea orgii de lumini se crea o corelare placuta intre culoare si sunet, conferind auditiilor muzicale o calitate deosebita.
Radio Superson 1
Superson 1 (ca piesa originala) lucreaza in gama undelor medii 535 – 1605 kHz si in gama undelor ultrascurte 65-73 MHz. Valoarea semnalului de frecventa intermediara este de 455 kHz pentru unde medii (MA) si de 10.7 MHz pentru UUS (MF). Receptorul consuma de la reteaua de 220V circa 6VA.
Orga de lumini utilizeaza becuri de mica putere 6V/40mA pe fiecare din cele 3 canale: rosu – frecvente joase; galben – frecvente medii; albastru / verde – frecvente inalte. Este practic kit-ul electronic "Miniorga de lumini" produs de I.P.R.S. Baneasa – Prospect 8202.
Radio Superson 2
In aceeasi maniera este construit si radioreceptorul Superson 2 avand o forma mai rotunjita fata de Superson 1, asa cum se poate observa in imaginea de mai jos:
Desigur ulterior, banda de emisie a posturilor radio modificandu-se, aceste radiouri cu banda de frecventa OIRT 65-73MHz, au fost trase in banda CCIR 88-108 MHz.
Schema electronica
Pentru o mai buna intelegere a functionalitatii radio-ului Superson vom avea nevoie de schema electronica prezentata mai jos:
De asemenea, pentru o vedere mult mai clara asupra acestui aparat radio, am atasat mai jos cateva poze din interiorul unui Superson 1. Multumim domnului Adrian Frigo pentru furnizarea pozelor. Acestea au ajutat la completarea articolului.
Surse:
Video functionare – Superson 2
Orga de lumini de la Superson avea trei beculete ce aveau in fata mici filtre colorate! Inca nu se discuta de LED-uri!
