Acest proiect genereaza sunete similare cu cele ale ambulantelor. Dupa cum se poate observa, circuitul este format din doua etaje astabile.
Astfel, grupul de componente T1, T2, C2, C3, R1, R2, R3, R4 formaza un etaj generator de frecventa joasa iar grupul de componente T4, T5, R7, R10, C5, C6 formeaza un etaj de frecventa inalta. Semnalul de iesire, va fi apoi amplificat cu ajutorul T6.

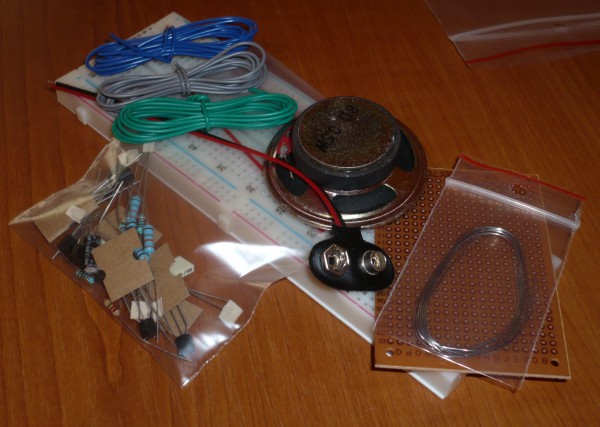

Lista de componente necesare:
1 x Placa de test tip breadboard + fire de legatura 1 x R1 = 18k 1 x R2 = 1.2M / 1M 1 x R3 = 1.2M / 1M 1 x R4 = 10k 1 x R5 = 1.2M / 1M 1 x R6 = 10k 1 x R7 = 18k 1 x R8 = 12k 1 x R9 = 100k 1 x R10 = 10k 1 x R11 = 10k 1 x C1 = 10uF 1 x C2, C3, C4 = 1uF 1 x C5, C6 = 47nF 1 x T1,T2,T3,T4,T5 = BC547 / BC546 1 x T6 = BC337 / 2N2222 1 x DIF = 8 Ohm 1 x Contact terminal
Pentru o mai buna intelegere a functionalitatii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:
