Cum functioneaza proiectul?
Acest circuit, dupa cum sugereaza si titlul, indica atunci cand o siguranta este intrerupta. Atat timp cat siguranta este buna, LED-ul lumineaza continuu, iar cand aceasta este intrerupta, LED-ul palpaie.
Indicatorul consta dintr-un etaj astabil (T1 si T2) si un etaj de comanda pentru LED. Intregul circuit cu exceptia lui R5, este conectat inaintea sigurantei din circuitul de alimentare.
Consumul de curent al circuitului este de circa 30mA, din care cea mai mare parte se datoreaza LED-ului. Daca indicatorul este proiectat pentru un circuit alimentat de baterie, este indicat sa se utilizeze un LED de inalta eficienta si sa se modifice valoarea lui R6 pentru a avea un consum mai mic.

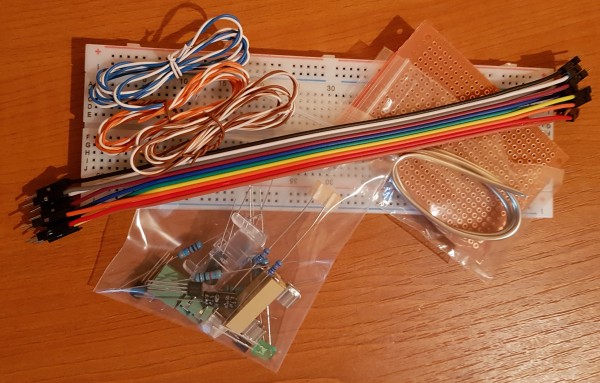

Lista de componente necesare:
1 x Placa de test tip breadboard + fire de legatura
1 x R1 = 1k
1 x R2 = 100k
1 x R3 = 100k
1 x R4 = 1k
1 x R5 = 1k
1 x R6(F1) = siguranta + suport pentru siguranta
1 x R7 = 68k / 56k
1 x R8 = 470 Ohm
1 x D1 = 1N4148
1 x D2 = 1N4148
1 x T1, T2, T3 = BC547
1 x C1 = 4.7uF
1 x C2 = 4.7uF
1 x LED
2 x Contacte terminale
Pentru o mai buna intelegere a functionalitatii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:
De asemenea pentru aceasta aplicatie este disponibil si urmatorul material video in care este prezentata o functionalitate asemanatoare:
