Cum construim un stabilizator de tensiune 1.25-20Vcc/4A?

Timp de citit: 2 minute

Desi simpla la prima vedere, aplicatia se evidentiaza prin originalitate, un reglaj simplu, limitand curentul maxim debilat in sarcina, intr-o plaja larga. Stabilizatorui de tensiune prezentat reprezinta o aplicatie largita a circuitului integrat LM317.

Valorile maxime admisibile ale LM317 la 25°C

  • Tensiunea maxima admisa la intrare (nestabilizata) = 40V;
  • Diferenta minima admisa intre valorile tensiunilor de intrare si de iesire = 5V;
  • Curentul maxim admis la iesire = 0.5A.

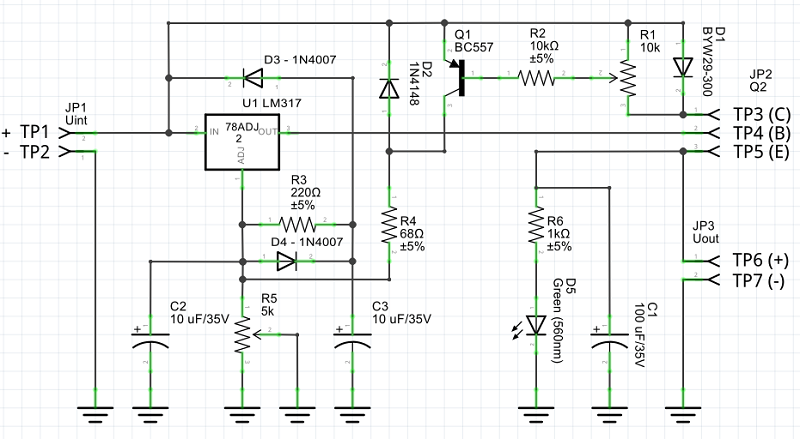

Schema electronica a stabilizatorului de tensiune

Se atrage atentia ca, de exemplu, atunci cand dorim sa obtinem la iesire o tensiune stabilizata de 5V, valoarea tensiunii de la intrare (nestabilizata) trebuie sa fie de minimum 10V. Pentru a extinde valoarea curentului stabilizat pana la 4A, a fost folosit tranzistorul de putere, model 2N3055.

Bineinteles ca acesta trebuie montat pe un radiator corespunzator care sa poata disipa o energie termica de ordinul a 50 – 60W.

Pentru a limita cantitatea de energie electrica radiata sub forma de caldura, se recomanda ca tensiunea aplicata la intrare sa fie mai mare decat cea de la iesire in limitele 5-10V. Aceasta conditie nu este obligatorie. Curentul debitat poate fi limitat de la valoarea de 2A, actionand cursorul semi-reglabilului R1.

Montajul poate fi folosit si fara tranzistorul de putere Q2. In aceasta varianta tensiunea de iesire se culege intre borna TP7(-) si borna TP4(+). Astfel, este folosit numai stabilizatorul integrat LM317. ATENTIE! In aceasta ultima situatie, curentul maxim admis este de 0.5A.

Reglajele stabilizatorului de tensiune

Actionand semireglabilul R5, tensiunea de la iesire (bornele TP6 si TP7) poate fi reglata intre valorile 1.25V si 25V cu conditia ca la intrare sa se aplice o tensiune de 30V. Cum se mentiona anterior, tensiunea maxima posibila la iesire este egala cu cea de la intrare din care scadem valoarea 5.

Indiferent de pozitia cursorului semireglabilului R1, curentul de la iesire este limitat la valoarea de max. 4A, dupa care tensiunea de la iesire incepe sa scada.

Datele tehnice ale proiectului

  • Tensiune de alimentare, la intrare, min. 10V, max. 25Vcc;
  • Tensiune stabilizata la iesire, reglabila: 1,25 – 20Vcc;
  • Limitarea curentului maxim debitat in sarcina, in gama 2 – 4A;
  • Optiune pentru 0.5A (cu LM317(H)) sau 1,5A (cu LM317T) curent maxim la iesire, daca nu se utilizeaza tranzistorul final de putere, 2N3055.

Lista de componente necesare (cu echivalente)

R1 = potentiometru / semireglabil 10k;
R2 = 10k;
R3 = 220 Ohm;
R4 = 68k;
R5 = potentiometru / semireglabil 5k;
R6 = 1k;
D1 = BYW29-200;
D2 = 1N4148 (sau 1N4007);
D3, D4 = 1N4007;
D5 = LED albastru sau verde;
C1 = 100 uF / 35V;
C2, C3 = 10 uF / 35V;
Q1 = BC557;
U1 = LM317H pentru 1.5A sau LM317T pentru 1.5A;
2 x contacte terminale duble (pentru TP1-TP2 si TP6-TP7);
1 x contact terminal triplu (pentru TP3-TP4-TP5).

Bibliografie:

Revista Conex Club – nr.5 – 2006

 1,290 afisari totale,  4 afisari azi

10 comentarii

    1. Eu am o sursa de 30V / 15A care are 7 tranzistori in capsulă TO3 legați în paralel și montați pe un radiator mare cât tot spatele sursei. Este fabricată industrial. La 15A, tranzistorii se încălzesc destul de tare.

      1. La consum de 450W , trebuie ca transformatorul sa scoata cel putin 500-550 W. Daca se incalzesc tranzistorii, inseamna ca o fortati ls maxim. La 15A ce consum aveti?

        1. Eu prin consum înțeleg curent. De exemplu, spun despre un consumator că la 14V consumă 15A. Fac această specificație deoarece m-ați întrebat ce consum am la 15A, și nu înțeleg la ce va referiți. Acuma, fiecare înțelege cum s-a obișnuit. O singura dată am forjat-o pe 15A când încărcam o baterie de mașină, dar tensiunea de iesire nu era de 30V. Țin minte doar că se încălzea binișor.

    2. La un 2N3055, la curenti de peste doi amperi, incepe sa creasca tensiunea BE si incepe sa fie afectata stabilizarea. De aceea se folosesc mai multi in paralel pentru a scadea rezistenta serie echivalenta. Si cum a spus colegul, in serie cu rezistori de egalizare. In plus fiind o sursa liniara are un randament variabil. La tensiuni mici si curenti mari elementul regulator este de-a dreptul ,"stresat"!
