Autor: Universitatea Politehnica din Timisoara,
Facultatea de Electronica si Telecomunicatii,
Departamentul Masurari si Electronica Optica
An aparitie: 2018
Ce prezinta lucrarea?
Se urmareste studierea osciloscopului analogic HM303-6 al firmei germane HAMEG. Lucrarea prezinta principiul de functionare al osciloscopului la nivel de schema bloc si facilitatile oferite de acesta.
In cadrul lucrarii practice se fac vizualizari si masurari ale unor semnale provenite din interiorul osciloscopului sau furnizate de alte aparate.

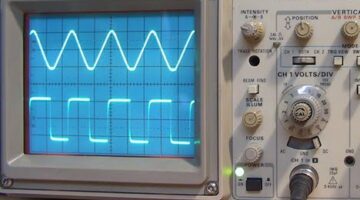

Ce este osciloscopul?
Un osciloscop este un aparat destinat vizualizarii si masurarii parametrilor semnalelor electrice provenite de la diverse circuite electronice (de exemplu montaje cu amplificatoare, circuite numerice, televizoare etc).
Se utilizeaza in cadrul constructiei, reglarii sau repararii dispozitivelor care contin astfel de circuite.
Structura lucrarii
1. Scopul aplicatiei
2. Structura si modul de functionare
- Impedanta de intrare
- Banda de frecventa
- Butoane osciloscop
- Determinarea impedantei de intrare
- Masurarea amplitudinii si perioadei semnalului de intrare
- Calibrarea osciloscopului
- Figurile lui Lissajous
